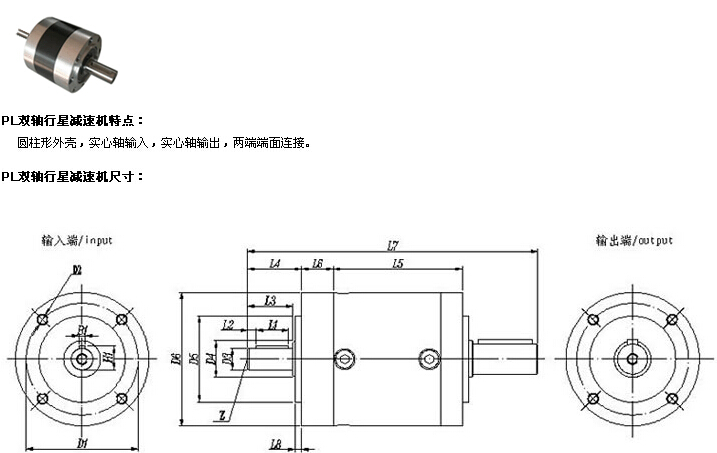

PL雙軸行星減速機-

作者： 發布于：2015-05-30 0:09:51 點擊量：

　 產品型號 　 PL40 PL60 PL90 PL120 PL160
　 級 　 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3
D1 安裝孔分布圓 　 34 52 70 100 145
D2 安裝螺孔 4× M4×6 M5×8 M6×10 M10×16 M10×18
D3 輸入軸徑 h7 8 10 16 20 35
D4 輸入軸肩 　 12 17 25 35 50
D5 定位凸臺直徑 h7 26 40 60 80 130
D6 輸入法蘭 　 40 60 80 115 170
L1 鍵長 　 10 15 20 30 45
L2 鍵到軸端距離 　 3.5 4 3 5 7
L3 軸長(自定位圓)   17 21 26 40 58
L4 軸長(自端面)   20 25 30 45 65
L5 軀體長   38 50.7 63.2 47 60.5 74 60 78.5 96 74 101 128.5 97 136.5 177
L6 法蘭厚度 　 10 14.5 18 33.5 50 60 60
L7 減速機總長 　 94 106.7 119.2 121.5 135 148.5 148 166.5 184 207.5 234.5 262 299 348.5 389
L8 定位凸臺厚度 　 2 3 3 4 5
B1 鍵寬 　 2 3 5 6 10
H1 鍵高 　 8.8 11.2 18 22.5 38
Z 定位孔 　 M3×9 M4×9 M5×12 M6×16 M12×25
輸入軸負載 徑向1 N 80 130 230 580 650
軸向1 N 85 150 260 600 700



PL雙軸系列除轉動慣量與PL系列不同外,其余參數均可參考對應的PL系列.

轉動慣量:

減速比   1 2 3
Ratio kgcm 3 4 5 8 9 12 15 16 20 25 32 40 64 60 80 100 120 160 200 256 320 512
PL40 0.018 0.01 0.006 0.005 0.017 0.016 0.015 0.009 0.007 0.007 0.005 0.005 0.005 0.015 0.007 0.007 0.013 0.005 0.005 0.005 0.005 0.005
PL60 0.08 0.048 0.037 0.027 0.087 0.085 0.039 0.049 0.039 0.038 0.027 0.027 0.025 0.039 0.039 0.039 0.016 0.016 0.016 0.016 0.016 0.016
PL90 0.73 0.35 0.24 0.18 0.73 0.36 0.72 0.35 0.25 0.25 0.18 0.08 0.16 0.35 0.28 0.7 0.18 0.18 0.18 0.18 0.16 0.16
PL120 2.3 1.85 1.42 1.4 2.5 2.4 2.4 1.65 1.6 1.4 1.4 1.3 1.3 2.2 1.6 1.4 2.2 1.5 1.3 1.3 1.2 1.2
PL160 17 12.5 11 9.5 - 17 17 12.3 11.7 10.8 11.4 10.3 9.5 - - - - - - - - - - - - - - - - - -

注：*角標<1>是指在輸入轉速為3000rpm時,作用于輸入軸中心位置之容許徑向力和軸向力.
